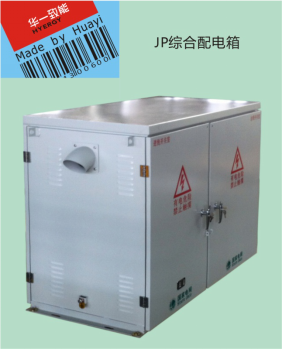

JP綜合配電箱
概述
四川華一電氣有限公司JP綜合配電箱，是根據電網建設改造要求及電網運行經驗，本著實用、安全、經濟、合理、可靠的原則而設計的。對低壓電網配變和各類電力用戶的超負荷運轉率進行自動跟蹤補償，使配電增容15%～50%，從而達到提高電網質量，減少電能損耗，充分利用電能的目的。適用于城鄉電網交流50HZ、額定電壓0.4kV及以下的輸配電系統。是具有電能分配、電能計量、數據采集、電流電壓檢測、過電流保護、缺相保護、漏電保護、低壓防雷、故障解除、自動重合閘及無功自動補償等多功能一體的新型戶外低壓綜合配電裝置。產品具有結構新穎、防護等級高、安裝調試、維護及檢修方便等優點，是電網改造的理想選擇，同時也可作為其他配電設備的配套輔助裝置。
符合標準
l GB 7251.1 低壓成套開關設備和控制設備 第1部分總則
l GB/T 15576 低壓成套無功功率補償裝置
使用環境條件
l 海拔：不超過2000米；
l 環境溫度：-40℃～+55℃；
l 空氣相對濕度：日平均相對濕度≤95%，月平均相對濕度≤90%；
l 抗震能力：地震烈度不超過8度；
l 垂直安裝傾斜度不大于5度；
l 安裝場所：無火災、無爆炸危險、無嚴重污染、無化學腐蝕氣體及劇烈振動；
l 用戶有特殊要求時，可以與本公司協商解決。
產品特點
l 箱體采用不銹鋼板或SMC材料制造，箱體外殼板厚不小于1.5mm,箱門內置加強筋，有足夠強度，箱內安裝板和安裝梁采用鍍鋅板或覆鋁鋅板保證接地連續性；
l 箱內所有電器元件的金屬外殼與箱體連接，箱體可靠接地；
l 箱門采取密封措施，箱體具有良好的散熱、防雨、防塵、防凝露的性能，門鎖可靠；
l 箱體可采用戶外桿架安裝或戶外落地安裝；
l 箱體體積小、易安裝、防竊電、適應性強、耐老化、防護等級高等優點；
l 具體尺寸由容量和配置決定。
主要技術參數
序號 | 項 目 | 單位 | 數 值 |
1 | 額定工作電壓Ue | V | AC380 |
2 | 額定頻率 | Hz | 50 |
3 | 額定絕緣電壓Ui | V | AC660 |
4 | 額定補償容量 | kVar | 5～315 |
5 | 主母線額定電流Ie | A | 32～630 |
6 | 額定短時耐受電流Icw | kA | 15 |
7 | 最快響應時間 | ms | ≤ 20 |
8 | 過電壓等級 | Ⅲ | |
9 | 外殼防護等級 | IP44 | |
10 | 補償方式 | 三相平衡補償、三相分相補償、“分相 + 平衡”混合補償 | |
11 | 控制物理量 | 無功功率或無功電流 |
訂貨須知
訂貨時請提供如下資料：
l 方案說明；
l 配變容量、饋電路數、補償容量、電容器分組情況；
l 控制器、投切元件及電能表等元件型號，箱體材質和顏色；
l 安裝方式。
