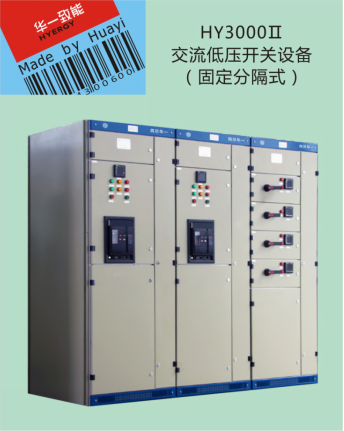

HY3000Ⅱ交流低壓開關設備（固定分隔式）
概述
HY3000II交流低壓開關設備（固定分隔式），是四川華一根據市場需求，結合目前同類產品的最新技術和工藝特點，自行研制開發的一種新型低壓成套開關設備。可廣泛適用于電廠、石油化工、冶金軋鋼、郵電、輕工、紡織、地鐵站和其他民用、共礦企業的低壓配電系統，作為受電單元、饋電單元、電動機控制單元、無功功率補償單元、計量單元等成套完整的低壓配電裝置。裝置可配以完善的智能單元與計算機監控系統，實現整個配電系統的遙測、遙調、遙信、遙控“四遙”智能化管理。
符合標準
l GB 7251.12 低壓成套開關設備和控制設備第2部分：成套電力開關和控制設備
l GB 14048.1 低壓開關設備和控制設備
l GB 17799.4 電磁兼容通用標準
使用環境條件
l 安裝地點：戶內安裝；
l 環境溫度：最高溫度+40℃，最低溫度-5℃，24小時平均 溫度不超過35℃；
l 相對濕度：溫度40℃時的相對濕度不超過50%；
l 海拔：不超過2000米；
l 抗震能力：地震烈度不超過8度；
l 污染等級：3級（存在導電性污染場所）；
l 垂直安裝傾斜度不大于5度；
l 安裝場所：無火災、無爆炸危險、無嚴重污染、無化學腐蝕氣體及劇烈振動；
l 用戶有特殊要求時，可以與本公司協商解決。
產品特點
框架的全部結構件采用覆鋁鋅板加工而成，通過自攻鎖螺釘或8.8級六角螺栓緊固相互連接而成，加上相應的門、封板、安裝支架以及母線、功能單元等部件，組裝成一臺完整的裝置，裝置內零部件尺寸、隔室尺寸實行模數化設計。固定分隔的小室每一個分隔為一個獨立功能單元，按柜寬可分為兩種基本的組合型式。
1、寬度為600mm分隔柜，其單元小室寬600mm、高度分200mm、300mm、400mm、600mm三種，每柜可安裝高度為1800mm，按所需分隔單元容量進行組合，是用于較大電流的電動機控制中心和饋電回路。
2、寬度為800mm和1000mm分隔柜，其單元小室寬600mm、高度分200mm、300mm、400mm、600mm三種，每柜可安裝高度為1800mm，按所需分隔單元容量進行組合，每柜最多可裝18個回路，如果特殊方案需要，功能單元的實際尺寸可以按需要進行設計組合。
每個分隔單元面板上裝一操作手柄，用于分斷和閉合開關，此操作手柄帶有鎖扣，斷路器在合閘狀態時面板不能開啟，確保防誤操作。
分隔單元進出線根據回路電流大小采用不同芯徑的電纜，400A以上采用銅排連接。MCC分隔柜單元小室與電纜室之間可以采用轉接件，極大方便了用戶對電纜的安裝與維修。
水平母線安裝于柜頂部或后部，它可以有幾條規格相同的母排共同組成，最大的通流能力可達到6300A。垂直母線用于分隔柜出線分配電流用，它立于柜后中部，位于兩列分隔單元之間，方便各個分隔單元的進線。垂直母線用成形的透明絕緣的有機玻璃板與出線端分離，確保檢修人員的安全。裝置中的金屬結構件，除外表的門和封板外，其余全部采用覆鋁鋅板或鍍鋅板加工而成，在結構件的連接處，都經過精心設計，使其通過額定的短路電流。裝置既可以方便地與干式變壓器組成一個組合，也可以與油浸式低壓母線方便連接。
裝置的母線系統按三相五線制和三相四線制設計，設計部門和用戶可根據配電系統的需要進行設計選型。
根據用戶需要，可正面增加防爆玻璃門。
主要技術參數
l 主要技術參數
序號 | 項 目 | 單位 | 數 值 |
1 | 額定工作電壓Ue | V | AC380/660 |
2 | 額定頻率 | Hz | 50/60 |
3 | 額定絕緣電壓Ui | V | AC660/1000 |
4 | 額定沖擊耐受電壓Uimp | kV | 12 |
5 | 主母線額定電流InA | A | 至6300 |
6 | 主母線額定峰值耐受電流Ipk | kA | 至220 |
7 | 主母線額定短時耐受電流Icw | kA | 至110 |
8 | 配電母線額定電流InC | A | 至1250 |
9 | 配電母線額定峰值耐受電流Ipk | kA | 至105 |
10 | 配電母線額定短時耐受電流Icw | kA | 至50 |
11 | 過電壓等級 | IV | |
12 | 污染等級 | 3級 | |
13 | 電磁兼容 | A或B |
l 結構參數
結構特性 | 參數 |
推薦高度H（mm) | 2200 |
推薦寬度B（mm) | 600、800、1000、1200 |
推薦深度T(mm) | 800、1000 |
模數E（mm) | 25 |
防護等級 | IP30 |
訂貨須知
訂貨時請提供如下資料：
l 主電路一次系統圖；
l 二次原理圖或接線圖；
l 開關柜排列圖及平面布置圖；
l 特殊適用環境說明；
l 其它特殊要求，與制造商協商。
